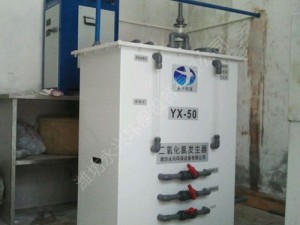

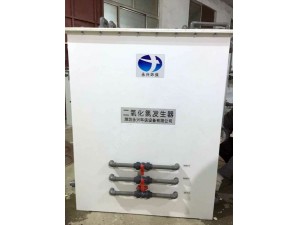

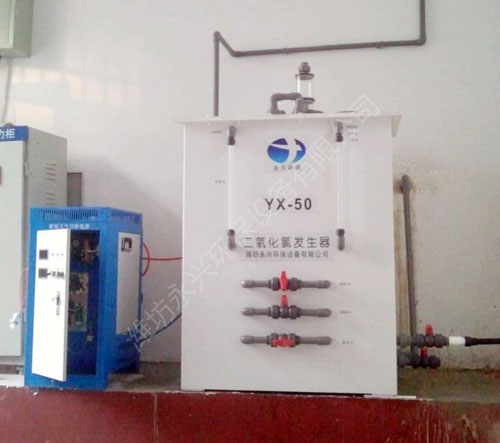

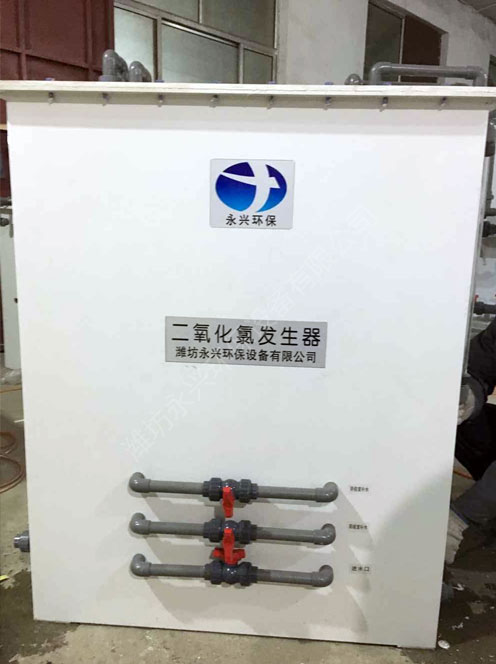

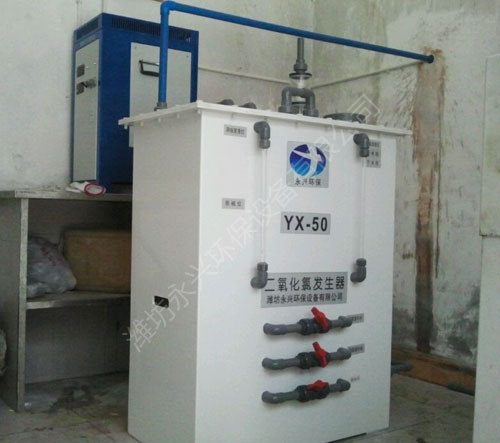

自动型电解法二氧化氯发生器
客服热线：400-8771-007
电 话：0536-8300259
传 真：0536-8308982
邮 箱：372753629@qq.com
地 址：山东省潍坊市潍城区茂华紫苑公馆
一、设备基本工作原理
饱和食盐（NaCl）水,在带有特殊电解隔膜的电解槽中电解,所产生的含有ClO2、 Cl2、 O3、H2O2等强氧化性消毒气体，通过水射器负压抽提，与待处理的水体安全混合，达到消毒处理的目的。
二、设备基本结构及主要作用
设备主要由主机和电解电源两个主体构成（主机结构见主机结构图，电解电源见KZ系列可控硅整流电解电源使用说明）
1、主机
电解槽：饱和食盐（NaCl）水在电解槽中电解，在阳极箱产生ClO2、Cl2、O３、H2O2等混合消毒气体,通过水射器与待处理水体混合；同时在阴极箱产生氢气，通过导气管向大气排放。
盐 箱：加盐、溶盐。
水射器：当一定流速的水通过水射器时，可将混合消毒气体抽出，达到与待处理水体混合的目的。
电解液循环系统：保证电解槽中的电解液始终处于动态平衡状态。
冷却系统：带走电解过程中产生的热量，使设备内温度不超过８０℃，避免了电解隔膜变性及ＵＰＶＣ板强度下降。
支 架：支撑、固定设备及管路。
2、电解电源
提供电解时所需要的直流电能、调节设备产气量的大小及实现设备的自动控制。
三、设备安装要求
主机与电解电源宜分室放置，直线距离宜小于10米
1、主机室安装使用条件
（1）设备要在室内安装使用，室内温度范围0℃～50℃，并且通风良好；
（2）室内具有压力为0.15Mp～0.45Mp，供给水量大于1吨/小时的给水管（管径见常用设备规格型号及主要参数表）；
（3）室内应具有排水设施（地漏或排水沟/管）；
（4）室内装有与投药点相连通的管路（宜用不锈钢管、UPVC或ＡＢＳ管，管径见常用设备规格型号及主要参数表）；且投药点的压力小0.05Mpa；
（5）在室内应安装功率大于40W的排风扇（DCD-300型以上型号设备），距地面不超过0.5米；且尽量靠近设备；
（6）在室内应设置两根管径为?20的通风管，靠近设备距地面距离不小于1.5米处；
（7）设备避免阳光直射。
2、电源室安装条件
（1）通风良好，避免阳光直射，室内温度范围－45℃～45℃；
（2）设备距离四壁距离不小于0.5米；
（3）配电盘与电解电源距离不宜太远。
3、常用设备规格型号及主要参数表:
|
主要参数 型号 |
消毒气体产量 |
耗盐量 |
电功率 |
电源电压 |
外形尺寸(L×S×H)cm |
外接管径(mm) |
设备重量 |
|||
|
(g/h) |
(g盐/g气) |
(KW) |
(V) |
主机 |
电解电源 |
进水口 |
出水口 |
排水口 |
(kg) |
|
|
YX－50 |
50 |
1.6 |
<0.5 |
220 |
70×48×95 |
30×40×60 |
20 |
20 |
20 |
50 |
|
YX－100 |
100 |
1.6 |
<1.1 |
220 |
70×60×105 |
40×40×60 |
20 |
20 |
20 |
70 |
|
YX－200 |
200 |
1.6 |
<2.2 |
380 |
105×75×115 |
40×40×70 |
20 |
20 |
20 |
100 |
|
YX－300 |
300 |
1.6 |
<3.3 |
380 |
110×81×115 |
40×40×70 |
20 |
20 |
20 |
200 |
|
YX－400 |
400 |
1.6 |
<4.4 |
380 |
120×85×120 |
50×70×150 |
20 |
20 |
20 |
300 |
|
YX－500 |
500 |
1.6 |
<5.5 |
380 |
125×90×135 |
50×70×150 |
20 |
20 |
20 |
450 |
|
YX－600 |
600 |
1.6 |
<6.6 |
380 |
165×81×120 |
60×80×170 |
20 |
20 |
20 |
500 |
|
YX－800 |
800 |
1.6 |
<8.8 |
380 |
170×85×130 |
60×80×170 |
25 |
25 |
25 |
600 |
|
YX－1000 |
1000 |
1.6 |
<10 |
380 |
190×90×140 |
70×80×180 |
25 |
25 |
25 |
650 |
|
YX－1500 |
1500 |
1.6 |
<15 |
380 |
190×100×140 |
80×80×180 |
25 |
25 |
25 |
800 |
|
YX－2000 |
2000 |
1.6 |
<20 |
380 |
190×180×140 |
90×100×180 |
25 |
25 |
25 |
1500 |
|
YX－3000 |
3000 |
1.6 |
<30 |
380 |
250×200×140 |
140×150×180 |
25 |
25 |
25 |
2000 |
